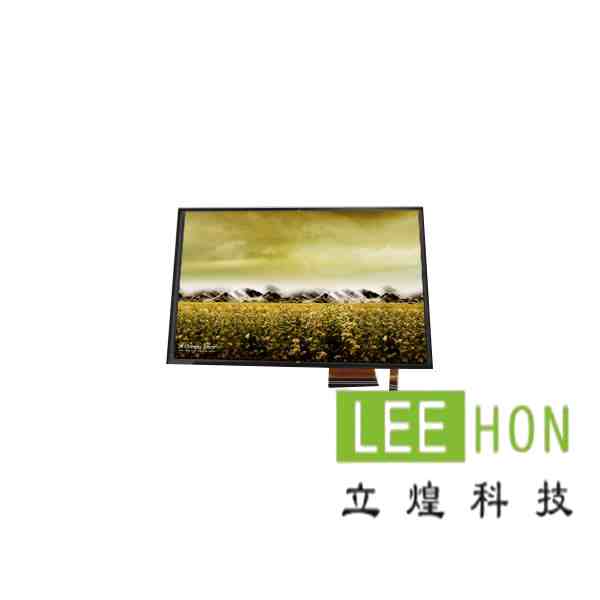

TM070RNZ04 这块天马 7 寸 LCD 液晶屏，采购时最容易买错的地方，不是尺寸，也不是分辨率，而是“有没有带触摸”和“RGB接口的具体形态是不是对得上”。资料显示，这块屏是 7.0 英寸、800×480、Parallel RGB、45pin、3.3V 的液晶显示屏，亮度常见为 280 cd/m²，工作温度约 -20~60℃；同时，部分公开页面把它明确标成 With Touch，说明市场上流通的信息里，至少存在“面板本体”和“带触摸配套版本”被混着卖、混着写的情况。

对 LCD 液晶屏渠道商和行业客户来说，这类 7 寸小屏之所以容易踩坑，是因为很多采购沟通只停留在“天马 7 寸 TM070RNZ04 有货吗”这个层面。但实际上，光这一个型号名，还不足以判断你拿到的是裸 LCD 面板、带电阻触摸版本、带触摸玻璃总成，还是已经做过排线整合的模组版本。也就是说，TM070RNZ04 真正要防的，不是买不到，而是买到“型号看着对、上机却不对”的版本。

这块屏的核心参数看清楚

从公开参数看，TM070RNZ04 的基础轮廓比较明确：它是 7.0 英寸 a-Si TFT-LCD，分辨率 800×480（WVGA），显示区域约 157.2 × 82.32 mm，外形尺寸约 167.4 × 93.7 mm，显示模式为 TN / Normally White / Transmissive，接口为 Parallel RGB 45 pins（1 ch 6-bit）FPC，供电电压典型值 3.3V。

这些参数里，最关键的不是“7寸”这件事，而是后面的三项：

第一，Parallel RGB，说明它不是 SPI、也不是 LVDS、也不是 eDP；

第二，45pin，说明你不能只按“7寸 RGB 屏”去找替代，因为很多 7 寸 RGB 屏的针数、排线和 pin define 并不一样；

第三，1 ch 6-bit，意味着主板端如果按别的色深或别的并口方式去理解，后面显示就可能不正常。

为什么TM070RNZ04容易在“RGB接口”这里买错

很多客户一看到“RGB接口”，就下意识认为这类屏都差不多。其实不是。

TM070RNZ04 用的是 Parallel RGB 45 pins FPC。这个信息本身就说明两件事：它是并行 RGB 接口，而且是45pin FPC 这一路线。也就是说，采购时如果只说“我要 RGB 接口的 7 寸屏”，供应商很可能会给你找来别的 40pin、50pin、甚至同样是 800×480 但 pin 脚定义完全不同的屏。这样一来，表面看尺寸对、分辨率对，最后一接主板还是不能直接用。

这类错误在工业液晶屏项目里非常常见。

因为“RGB接口”只是一个大类，不等于每块屏的物理接口、时序定义、同步信号和排线方向都相同。对 TM070RNZ04 这类 7 寸 LCD 液晶屏来说，真正应该问的是：是不是 Parallel RGB？是不是 45pin？pin define 和原机是否一致？ 这三个问题如果没确认，后面再谈替换、配板、点亮，都容易走弯路。

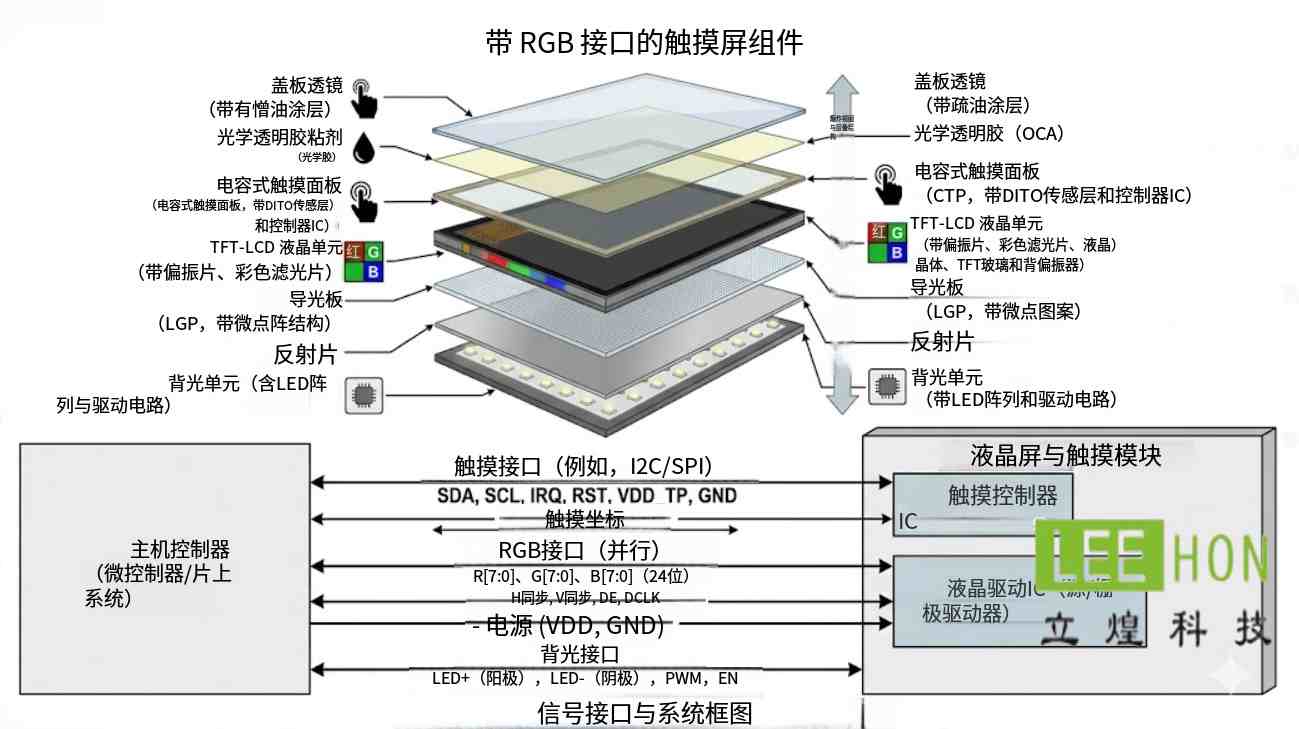

触摸版本为什么更容易让人买错

TM070RNZ04 还有一个很大的坑，就是触摸信息在不同公开来源里并不完全统一。

Panelook 的参数页摘要把它描述成带 WLED 背光的 TFT-LCD 产品，但搜索摘要里没有直接把触摸作为主特征带出来；而 twscreen 的产品页则明确把 TM070RNZ04 标成 With Touch。这说明市场里至少存在一种很现实的情况：同一个型号名，在不同供应链页面里，有的按裸屏写，有的按带触摸方案写。

对采购来说，这会直接带来两个风险。

第一个风险是你本来要的是裸 LCD 面板，结果供应商按“带触摸版本”报，价格和结构都变了。

第二个风险是你本来要的是带触摸总成，结果拿到的只是裸屏，后面发现还要再补触摸玻璃、控制板和排线。

而且更麻烦的是，就算都叫“带触摸”，也还可能分成电阻触摸、电容触摸、仅贴合玻璃、含触摸控制 IC 等不同交付方式。公开页面只写 “With Touch”，并不自动等于你项目里要的那一版。

参数哪些项最值得优先看

如果你、是做项目导入、维修替换、驱动板配套，TM070RNZ04 这块屏建议优先看下面几项，而不是只看“天马 7 寸”。

1. 分辨率和显示区

TM070RNZ04 是 800×480，显示区约 157.2 × 82.32 mm。这一步的意义，不只是判断画面清不清晰，更是看它和原设备前框开窗、触摸有效区、UI 布局是否对得上。

2. 接口类别和针数

它是 Parallel RGB 45pin，这一步必须写全。

因为 RGB 只是大类，45pin 才是和主板线束、排线座、pin 脚定义直接相关的关键条件。

3. 亮度

公开资料常见为 280 cd/m²。这属于常规亮度路线，更偏室内设备、导航、数码相框、一般控制终端，不是高亮户外方案。你如果设备前面再叠一层触摸玻璃，实际可视感还会再往下掉一点，所以亮度不能忽略。

4. 显示模式和视角

它是 TN / Normally White，公开页面给出的视角常见为 65/65/50/65。这说明它不是广视角 IPS 路线，而是典型 TN 小屏。采购时如果客户对斜视可读性要求高，这一点要先说清，不然买回来后容易出现“参数都对，但看着不如预期”的情况。

5. 供电和工作温度

公开资料给到 3.3V，工作温度约 -20~60℃，存储约 -30~70℃。这说明它可进入工业和车载边缘场景讨论，但并不是那种极宽温高亮的重工业方案。

RGB接口+触摸版本采购到底怎么问

如果想把 TM070RNZ04 买对，最有效的方式不是反复问“是不是原装”，而是把下面几项一次说清。

第一，先说明你要裸屏还是带触摸总成

不要只发型号名，最好直接写：

“TM070RNZ04 裸 LCD 面板”或者“TM070RNZ04 带触摸版本，请说明触摸类型和是否含控制板”。

第二，把接口写全

不要只写“RGB”，要写成：“Parallel RGB，45pin，3.3V，请确认 pin define 与原机一致”。这样供应商才知道你不是只看大类，而是在核对能不能直接接进系统。

第三，把触摸类型问清

至少要问这三个问题：

1·是不是带触摸；

2·是什么触摸，电阻还是电容；

3·交付的是玻璃+排线，还是完整触摸模组。

因为公开页面只写 “With Touch” 并不能自动回答这三件事。

第四，要规格书或接口图

TM070RNZ04 这种屏，如果你要做驱动板对接或替换确认，最好直接让供应商提供 datasheet、pin define 或至少拍排线背面和接口座。这样比只靠口头确认稳得多。

如果是替换项目，先对照哪几项最稳

如果你是维修替换，而不是新项目导入，那顺序可以更直接一点：

先对完整型号

TM070RNZ04 要对完整型号，不要只说“天马 7 寸 800×480”。

再对接口

重点对是不是 Parallel RGB 45pin。这一步比尺寸还重要。

再对触摸

确认原机到底有没有触摸、触摸是独立件还是一体件、排线数量是不是一致。

很多替换失败，表面上看是液晶屏不兼容，实质上是触摸总成版本搞错了。

再对结构尺寸和排线方向

公开尺寸是 167.4 × 93.7 mm，显示区 157.2 × 82.32 mm。这些要和原机前框开窗、支架和排线走向一起核对。

最后对亮度和视角接受度

280 亮度、TN 视角这类参数虽然不影响点亮，但会影响最终观感。替换前最好确认客户是否能接受。

“同型号不同卖法”出现在这类 7 寸小屏上

因为 7 寸 800×480 本身就是一个很成熟、应用面很广的规格。公开页面里，TM070RNZ04 被关联到数码相框、MP4、便携导航等场景，这说明它本来就容易进入各种消费和轻工控方案。一个型号一旦应用面广，市场里就更容易出现：

1·裸屏卖法

2·带触摸卖法

3·带转接板卖法

4·带背光线束卖法

二次加工后重新命名的卖法。

这也是为什么 TM070RNZ04 这类屏最怕“口头询价”。如果不把交付形式说清楚，供应商和你理解的“同一个型号”很可能根本不是同一种东西。对于 LCD 液晶屏采购来说，买错版本比买不到更麻烦，因为前者往往是到了装机阶段才发现。

对行业客户来说，怎么把“买对”这件事前置

最稳的方法其实很简单：

不要只发型号名，改成发型号 + 接口 + 触摸状态 + 交付形式 + 用途。

比如你可以这样问：“咨询天马 TM070RNZ04，7寸 800×480，Parallel RGB 45pin，3.3V。我们要裸 LCD 面板，不要触摸，请确认是否原型号，提供 pin define 或规格书。”

或者：

“咨询天马 TM070RNZ04 带触摸版本，7寸 800×480，RGB 45pin。请说明触摸是电阻还是电容，是否为 LCD+TP 总成，排线数量、接口定义和外形尺寸请一并确认。”

这样一来，供应商给你的回复就会更接近真正需求，而不是只报一个模糊价格。

为什么找能核对版本的供应商

TM070RNZ04 这种型号，本质上不是“难买”，而是“容易买偏”。

所以供应商的价值，很多时候不在于单纯报一个价格，而在于能不能帮你一起确认：

这是裸屏还是带触摸；

1·是不是 RGB 45pin；

2·pin define 是否一致；

3·整机替换有没有风险。

像杭州立煌科技这类长期服务工业液晶屏、LCD 液晶屏、液晶显示屏项目的供应商，真正有价值的地方，往往就在前期版本确认和配套判断上。对于渠道商和设备客户来说，这种能力比单纯问到一个低价更重要，因为它能减少后面返工和买错的成本。

先把这块屏当成“7寸 800×480 的 Parallel RGB 45pin 小屏”来理解，再把“有没有触摸、是什么触摸、怎么交付”单独拿出来确认。这块屏至少存在“RGB接口明确”“触摸信息存在不同页面写法”的情况。也正因为如此，采购时不能只问型号，而要把接口、针数、触摸状态和交付形式一起问清。这样你买到的，才更可能是你真正要的版本。

常见问题

Q1：TM070RNZ04是什么接口？

A：公开资料显示，TM070RNZ04 采用 Parallel RGB 接口，45 pins FPC，1 ch 6-bit，典型供电 3.3V。

Q2：TM070RNZ04一定自带触摸吗？

A：不能直接这么判断。部分公开页面明确标注 With Touch，但也有资料主要按 LCD 面板参数在展示，所以采购时必须单独确认你拿到的是裸屏还是带触摸版本。

Q3：买 TM070RNZ04时最容易错在哪？

A：最容易错在把“RGB接口”理解得过于笼统，或者没有确认触摸状态。真正要核对的是 Parallel RGB 45pin 是否一致、pin define 是否一致、有没有触摸、触摸怎么交付。

Q4：替换 TM070RNZ04时先对照哪几项？

A：建议优先对照 完整型号、接口类型、针数、触摸状态、外形尺寸、显示区和排线方向，再确认亮度和视角是否满足原设备要求。
